一、简介
管道集肤效应电伴热(加热)技术是一种新的金属管道加热方法，是大型石油化工企业介质热输管道加热保温的 新技术、新工艺。此种加热技术具有效率高，适应所有长、中、短距离金属输液管道的伴热和加热，而且具有安全可靠，使用寿命长、安装维修方便等优点，因此广泛用于各种不同性质的液态物质的管道运输中。伴热线缆也可安装在输液管道内壁（内置），加热效果更好。
二、装置构成

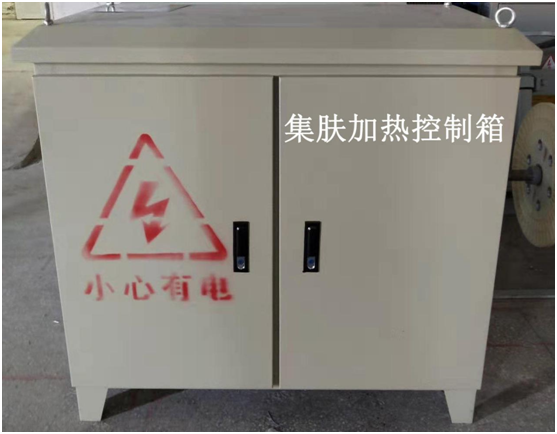

管道集肤效应伴热技术装置，基本上由变压器、加热电源、输液管、伴热管和伴热电缆、保温层、保护外壳等部分组成。加热电源分工频和中频加热电源两种；输液管和伴热管为普通钢管，伴热管直径为15-40mm，间断的焊接在输液管上；伴热电缆穿在伴热管中，外面是保温层和保护外壳。
三、基本原理
当交变电流经 电缆通过伴热管壁时，在集肤效应和邻近效应的作用下，电流不是均匀沿着管壁流动，而是集中在伴热管内表层通过，在管壁电阻的作用下，通过电流发热，经传导使输液管温度升高，而伴热管外表面电压、电流为零，自身形成绝缘结构，使介质液体在管道内可得到安全可靠地输送。 伴热管道末端及中间有可靠接地，以防止产生静电或感应电，以确保管内液体的安全输送。当介质输送管道需埋地时考虑到管道的防腐功能，集肤效应伴热工程与管道阴极保护工程可同时进行没有任何冲突。
四、技术特点
适应性强、应用范围广、功率密度大、伴热温度高、实现分段预制、维修方便、安全可靠、节约能源，加热效率高、自动化控制。
1.适应性强
适应所有长、中、短距离金属输液管道的伴热和加热，适用于管道的不同敷设方式和任何场所，如：地下直埋、水下、地面架空；适用野外或矿场、工厂、易燃易爆场所。伴热管的发热量，根据计算单根***大发热量可达150W/m，并可根据输送管的温度要求，设计伴热管的根数和运行电压。
2.应用范围广
适用于在常温时为凝固状态，加温变液态可输送的介质。如运输巧克力、牛奶等。
适用于在常温下粘度很高，难以流动，但加温后又易于流动物质的管输，如：稠油、高凝油、燃料重油、煤焦油、蜡等介质的集输。
适用于要求等温伴热的管线。
适用于间歇输送的高凝点或粘稠介质。如：码头间歇装车、船,管线不用扫线，可直接再启动。
3.伴热温度高
集肤效应伴热系统有效维持温度可达230℃。
4.实现分段预制
可根据流程或输液管段结构，将伴热管厂内预制或现场分段预制加工，接头采用焊接套管方式连接，与输油管焊接、安装在一起。外面加上保温层和保护壳，既方便施工，又容易保证工程质量。如因流程管段故障或需更换阀门，只要把需要更换部分两端的接头拆开，将伴热电缆抽出,即可更换部件。无需整体拆损保温和管件。 安全可靠 伴热采用专用电缆。由于集肤效应系统自身 形成绝缘结构，使伴热管外表面和输液管不带电.输液管每千米左右做一安全接地，接地电阻不大于4Ω，保证输液管始终是零电位，做到安全可靠。
集肤效应电伴热属于等温加热法，不会出现局部过热现象，随着管输距离的加长提高加热电压即可，加热效率高。
